宝钢彩钢板浪边以及板形以及控制方法

发布日期:2018-11-07  浏览次数:3980
  关于平板、小波纹板

  1、板形定义及控制方法

  钢板板形直观来说是指板带材的翘曲度,其实质是板带材内部残余应力的分布。只要板带材内部存在残余应力,即为板形不良。如残余应力不足以引起板带翘曲,称为"潜在"的板形不良;如残余应力引起板带失稳,产生翘曲,则称为"表观"的板形不良。

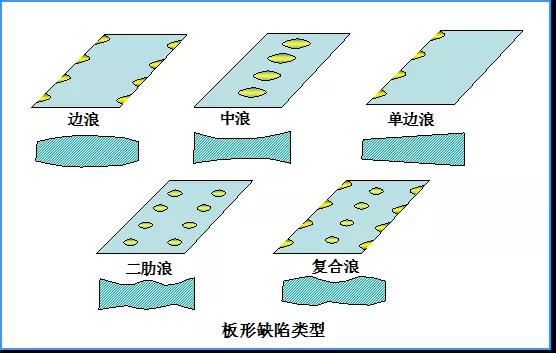

  常见的板形缺陷有边部波浪、中间波浪、单边波浪、二肋波浪和复合波浪等多种形式。

  板形的表示方法有相对长度差表示法、波形表示法、张力差表示法和厚度相对变化量表示法等多种方式。其中前两种方法在生产控制过程中较为常用。波形表示法比较直观(常称作翘曲度或者急峻度),测量方法如下:


  从翘曲的带钢切取一段置于平台上,如将最短纵条视为一直线,最长纵条视为一正弦波,以翘曲波形来表示板形,称为翘曲度(急峻度),其中Rv表示波幅(浪高),Lv表示波长(浪距)。

宝钢彩钢板浪边



  为了得到高质量的轧制带材,必须随时调整轧辊的辊缝去适合来料的板凸度,并补偿各种因素对辊缝的影响。对于不同宽度、厚度、合金的带材只有一种最佳的凸度,轧辊才能产生理想的目标板形。因此,板形控制的实质就是对承载辊缝的控制,与厚度控制只需控制辊缝中点处的开口精度不同,板形控制必须对钢板宽度跨距内的全辊缝形状进行控制。


  改善和提高板形控制水平,需要从两个方面入手,一是从设备配置方面,如采用先进的板形控制手段,增加轧机刚度等;二是从工艺配置方面,包括轧辊原始凸度的给定、变形量与道次分配等。

  2、宝钢彩涂钢板板形实物质量水平

  宝钢拥有先进的热轧机和冷连轧机和控制工艺,在板形控制上走在世界的前列。冷轧轧制之后在热镀(铝)锌机组上同时配备了平整机和拉轿机,使退火之后的镀锌钢板板形平直度进一步提高。

  正常的宝钢彩涂产品的板形急峻度控制在1.5%以下。对于特殊高板形要求的产品,我们在冷轧轧制和热镀(铝)锌机组进行更加精细的控制,板形水平如表所示:

  APN 板形控制目标水平 板形实绩水平

  000/0100/0120 Q/BQB420规定的A级精度 急峻度;1.5%

  000/0100/0120 Q/BQB420规定的B级精度 急峻度;1.5%

  233 边浪;5毫米;中浪;3毫米,急峻度;1%

  边浪;5毫米;中浪;

  2毫米;急峻度;1%

  243 中浪;1毫米,边浪;3毫米 无中浪,边浪;2毫米

  3、用户使用注意事项

  对于辊压成型变形较为复杂的建筑板型,宝钢普通板形精度的彩涂产品即可满足加工要求。对于较小变形的平板板型,可以选择用途代码为O233的产品;如果是夹芯板加工,请关注聚氨酯发泡材料的密度不能过低。

  对于几乎没有变形(只有边部折弯)的平板板型,建议选择用途代码为O243的彩涂产品,如果是夹芯板加工,请关注聚氨酯发泡材料的密度不能过低。
