宝钢彩色涂层钢板的选材和使用

新闻

发布日期：2018-11-16 浏览次数：4508

　　彩色涂层钢板是绿色环保建筑材料，如何选择合适的宝钢彩涂钢板再配合适当的压型钢板设计，既能满足建筑物的安全系数又能降低工程造价。如何正确选材，合理使用，提高宝钢彩涂钢板使用寿命是广大业主和工程建设者最关心的问题。今天小编为大家带来宝钢彩涂板选材相关知识，相信会让广大业主在选材过程中多一些专业眼光，一起来看看吧。

　　一，不同地区使用环境对选材的影响

　　1.温度

　　温度高涂层软化,腐蚀介质容易沾附.容易渗透到基板、高温下水中含氧量会提高,在一定温度下腐蚀速度加快。

　　2.湿度

　　切口、加工损坏处的基板腐蚀属于电化学腐蚀,湿度低不容易形成腐蚀电池(即电化学回路)。

　　3.昼夜温差

　　温差大容易结露,在裸露的金属上面形成电偶腐蚀的条件.另外,温差大也导致涂层冷热变形频繁,会加速涂层老化疏松、外界腐蚀介质容易渗透到基板。

　　4.日照时间和日照强度

　　太阳光是电磁波，根据能量及频率的高低分为γ射线、X射线、紫外线、可见光、红外线、微波和无线电波。波和无线电波具有低能量并不和物质相互作用。红外线也属低能量光谱，它只能拉伸或弯曲物质的化学键，而不能使之断裂。可见光赋予万物丰富的色彩。UV紫外光谱属高频射线，它有比低能光谱更大的破坏力。如我们知道的皮肤黑斑和皮肤癌是由于太阳紫外线造成的。同样，UV也能破坏物质的化学键，使其断裂。这取决于UV的波长和物质的化学键强度。X射线有穿透作用，γ射线能使物质化学键断裂并产生游离的带电离子，这些对有机物都是致命的，幸亏太阳光中这些射线很少。因此，从上面看出，日照时间和强度影响涂层结构稳定性，尤其是紫外线强烈的地区。

　　4.降雨量和降雨的酸度

　　降雨酸度大肯定对耐腐蚀是不利的。但降雨量则有双重作用，对墙面板及坡度大的屋面板，降雨有清洁钢板表面、冲走表面腐蚀产物的作用，但对于低坡度的屋面板以及排水不畅的部位，降雨量大则容易引起腐蚀加剧。

　　4.风向和风速

　　风向和风速的作用和水类似，而且往往相伴而来、它对于材料的连接部位是一个考验，因为风会导致连接部位松动，雨水会渗透到建筑物的内部。

　　4.腐蚀性沉降物

　　如氯离子、二氧化硫等对腐蚀均有加速作用，这些沉降物多发生在海边、工业污染比较严重的区域（如发电厂、冶炼厂等）。

　　二，施工设计对宝钢彩涂钢板使用寿命的影响

　　安装或加工质量

　　它主要体现在加工时涂层是否损坏，是否在低温下涂层脆性时加工、安装时拖动钢板导致损伤，安装时结构焊接铁屑掉落在涂层上、施工完毕不对屋面板进行清扫等。这样都会引起材料的腐蚀。

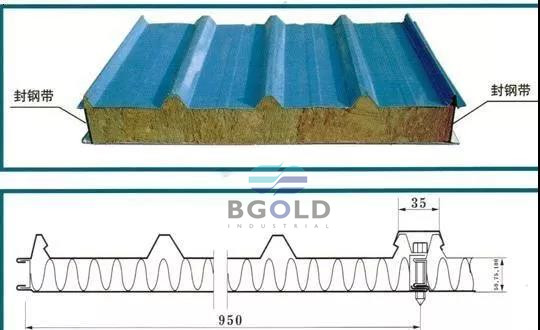

　　连接方式

　　连接方式一般有搭接、咬边和扣压等种类。紧固件材料选择要求其耐蚀性优于彩涂钢板，否则根据大阴极小阳极原理，接口处很快腐蚀并烂穿。其次，密封胶的质量也要保证，因为密封胶也是有机高分子材料，长期使用也会老化，影响密封性能，导致紧固件和钢板构成腐蚀回路。

　　另外，接缝也不是越紧越好（当然做到绝对密封是最好的，实际上做不到，留下缝隙宽度大于0.5mm最好，这样可以防止毛细现象，当然，如果有风作用的情况，毛细现象就更严重）。

　　建筑物的朝向和坡度

朝向和坡度影响日照时间，从而影响涂层的耐久性。而坡度还影响到腐蚀介质或灰尘在钢板上的沉结时间。

　　国外发达国家（如美国和瑞典）都将国内腐蚀环境进行大致的分类，并作为建筑设计、汽车使用、涂料使用的依据或规范。

　　二，使用环境分类及选材建议

　　我国国家标准GB/T19292.1根据碳钢、锌、铝等金属第一年腐蚀速率测量值对大气腐蚀性进行了分类，但是彩涂板还缺乏使用环境（指大气环境和内部气氛）腐蚀性分类的数据，仅定性的将大气环境和内部气氛腐蚀性分为5个等级即C1、C2、C3、C4、C5，其腐蚀性依次增强。下表给出了不同腐蚀性等级对应的典型大气环境和内部气氛。

腐蚀性	腐蚀性等级	典型大气环境示例	典型内部气氛示例
很低	C1	--	干燥清洁的室内场所，如办公室、学校、住宅、宾馆
低	C2	大部分乡村地区、污染较轻的城市	室内体育场、超级市场、剧院
中	C3	污染较重的城市、一般工业区、低盐度海滨地区	厨房、浴室、面包烘烤房
高	C4	污染较重的工业区、中等盐度海滨地区	游泳池、洗衣房、酿酒车间、海鲜加工车间、蘑菇栽培场
很高	C5	高湿度和腐蚀性工业区、高盐度海滨地区	酸洗车间、电镀车间、造纸车间、制革车间、染房

　　这里指的主要是金属的腐蚀，对涂层的腐蚀（粉化和褪色）主要由光照起作用，辅之以温度、湿度和腐蚀介质的作用。因此，评价彩涂钢板还需要考虑日照时间及日照强度等因素。所以，专为彩涂钢板所划分的腐蚀环境就相当复杂，目前国外也没有相应的划分方法，只是将彩涂板在几种典型的气候条件下进行暴晒试验，并用相关结果引导用户，如欧洲卷钢涂层协会（ECCA）就选择了高紫外线的Lisboa(葡萄牙)、工业海洋气候的Hoekvan（荷兰）、海洋气候的Hendaye（法国）和工业气候的Geleen（德国）作为暴晒试验场。美国则一如既往地在高温、高湿、阳光之都两面环海的佛罗里达州南部进行暴晒试验，这也是目前彩涂行业认可的最苛刻的暴晒试验场。为了试验宝钢彩涂在国内不同场所的使用情况，宝钢自90年就开始进行彩涂产品的暴晒试验，分别在海南（中国的佛罗里达）、广州、青岛、上海、重庆、哈尔滨、包头、成都、北京、舟山等进行过挂片暴晒。目前宝钢仍在进行这项工作。

　　因此，从上面这么多对彩涂钢板腐蚀因素的分析，以及我们用户使用情况反馈和暴晒试验结果分析，我们对不同地区的使用建议如下：

　　在紫外线强烈的高原（西南和西北）和低纬度地区（广东及以南地区）考虑彩涂钢板应该选择耐久性优越的涂层（PVDF涂层、HDP涂层、SMP涂层等）。

　　在高温高湿地区（南方沿海大部分地方）涂层及镀层都要选择耐腐蚀优越的材料。镀层厚度和涂层厚度至少要达到国家标准要求。建议使用镀铝锌基板的彩涂，镀层重量达70/30g/㎡以上，涂层可以选择（PE涂层、HDP涂层、SMP涂层）

　　在海边使用彩涂钢板，需要厚涂层的彩涂钢板或者涂层相当致密的涂料品种。因为海水中的氯离子渗透能力很强，它能透过薄涂层或者不致密的涂层直接腐蚀基体镀层。当然，基板必须是镀锌或镀铝锌材料。在海水能溅到的地方，不建议采用常规彩涂钢板，为了应对这种恶劣环境，建议使用耐久性最强的高性能涂料，如：（HDP涂层、PVDF涂层、铝镁锰彩涂）

　　在工业性环境中，对彩涂板的影响主要是酸雨，这些区域集中在湖南、重庆、江西等一带，建议采用镀铝锌基板的彩涂，彩涂层还是要求厚而致密。

　　在畜牧业环境中，对彩涂板的影响主要是各种有机肥料、动物粪便、高温、高湿，这些都是导致彩涂板锈蚀的“病因”，建议采用过对彩涂层及涂料品种的个性化定制的畜牧用专用彩涂产品，解决畜牧业环境腐蚀困扰。

　　在其他不属于上述地区，用彩涂钢板的选择余地就比较大，只要符合彩涂国家标准就可以了。以下为宝钢黄石在典型环境下的优质工程案例精选。

　　①酒钢集团

　　墙面体统：TDC51D+Z0.6*1000海蓝、白灰

　　屋面系统：TDC51D+Z0.6*1000天蓝

　　酒泉钢铁有限公司始建于1958年，是国家“一五”期间重点建设项目之一，我国西北地区

　　最大的碳钢和不锈钢生产基地，已形成多元化产业格局。

　　该项目位于明长城西端的甘肃省嘉峪关市，建筑面积约25万平方米，工程由我司提供材料

酒钢集团

　　②理文纸业

　　重庆理文纸业是世界十大造纸企业之一，主要从事卫生纸、箱板原纸及纸浆生产。位于重庆永川朱坨镇，重庆属于亚热带季风性湿润气候，冬暖夏热，全年平均气温18.2℃，冬季最低气温平均在6-8℃，夏季炎热，7月每日最高气温均在35℃以上。

　　2015年开始建设，采用宝钢黄石彩涂板，牌号为TDC51D+AZ，镀铝锌重量150克/平方米，涂料种类HDP，颜色为青乳白、海藻绿。

　　③新疆神华电厂

　　能哈密煤电有限公司4×660MW工程是实施国家“十二五”发展规划和新疆自治区“疆电外送”战略的首批开工建设项目，是国家电网公司哈密南—郑州±800KV特高压直流输电工程的支撑电源点之一，也是哈密地区推进新型工业化进程的重点项目，工程建设荣获“鲁班奖”。

　　该项目2015年建设，采用宝钢黄石镀铝锌高强350基板，镀铝锌量为150克/平方米，涂层材料为氟碳、高耐候、硅改性，颜色选用若铝灰、铁青灰、帝王白、火焰神华国红。

　　④尼泊尔红狮水泥

　　PE100g/㎡TDC51D+Z

　　红狮尼泊尔中国希望水泥是红狮集团实施的5个“一带一路”项目之一，项目获得中国企业投资尼泊尔荣誉奖，是尼泊尔最大国外直接投资工业项目，项目建成1条日产6000吨新型干法水泥产线及配套12MW纯低温余热发电项目，占地面积3000亩（含矿山），总投资3.5亿美元。

　　尼泊尔红狮水泥
