先进高强钢彩涂钢板
作为建筑用钢，基于成本考虑和非冲压性的要求，采用普通CQ钢种进行全硬或半全硬处理提高屈服强度一直是建筑用彩涂钢板钢种开发的首选，但对加工成型性要求高，全硬工艺就不能满足高强度、低屈强比钢种生产要求。
宝钢采用HSLA(低合金高强度)工艺开发了250MPa、280MPa、300MPa、350MPa、420MPa不同等级的高强度、低屈强比钢种，满足了用户对不同钢种性能的要求。例如浦东国际机场二期航站楼屋面务板就使用了宝钢TS55GD+AZa.7-手的热被整鲜氧来形金板。基板区服强室、运停车制在280-340MF2和285~34%-保证了长意和主楼面板大跨度连续正反弧良好的加工成型性能和良好的板型。如图所示浦东机场二期航站楼屋面外板。
近年来国内外彩包涂层钢板市场对高强，高制、具有良好成型性能的彩色涂层钢板产品需求显著提高。同时对成本控制要求也不断增加。封对于式。宝钢成功开发出具有高强、高钢特性、强度不小于450MPa、断裂延伸(El)不小于10%的系列先进高强钢彩色涂层钢板产品表。宝钢先进高强度彩色涂层明板产品包括复相相钢(CP.complexphasesteel)系列和双相钢(DP，dualphasesteel)系列，先进高强钢主要利用相变强化的原理，可在不增加或少增加成本的前提下，获得就有高强、高韧特性、加工成型性能和板型良好的先进高强彩色涂层钢板产品，更好的满足了用户对不同钢种性能的要求。

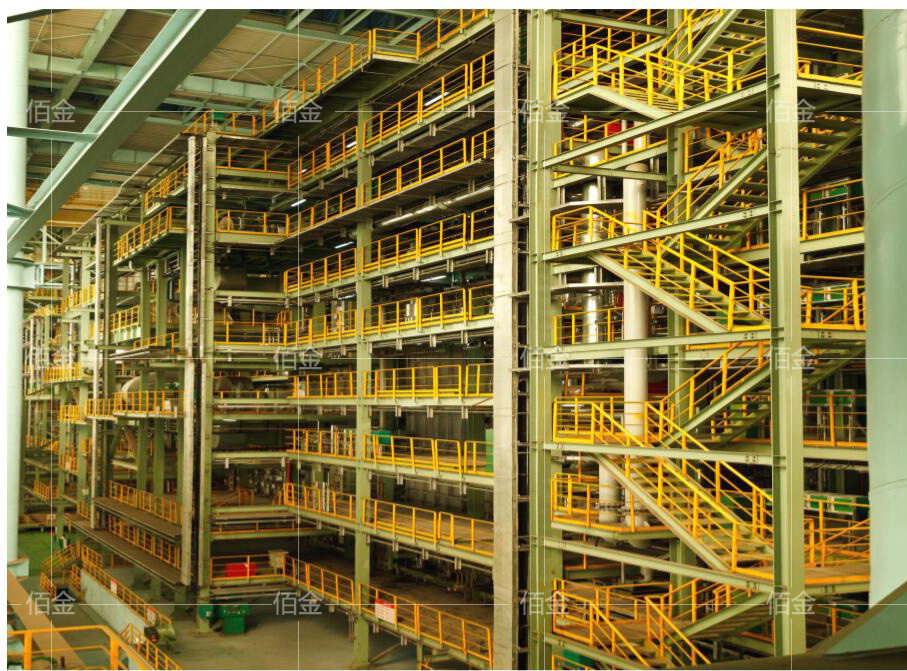

高强钢专用线炉子核心设备实物照片
宝钢开发的先进高强彩涂新产品受到用户欢迎，压型加工正常，风揭试验在宝钢某用户试验室完成，该用户对压型钢板风揭强度的要求是大于4.0kPa.宝钢先进高强的HCS00-550CPD钢板，当风压至达到2.5kPa持续保持风压30s时，观察钢板表面有发生塑性变形，当风F到6.0kPa时，压型钢板在螺钉紧固处发生破坏，螺钉孔扩大，钢板被撕裂，钢板从螺钉头部脱钉完好保持在檩条上。同等工况条件下，宝钢TS350GD彩涂钢板抗风揭强度为4.19kPa.0.52度宝钢TS50GD的PBR1026乐型钢板极限破坏风压值为3.96kPa.
宝钢的先进高强度彩涂钢板不仅可以满足压型钢板的加工要求，而且在抵抗大风等危害天气体现其高强的优势。
